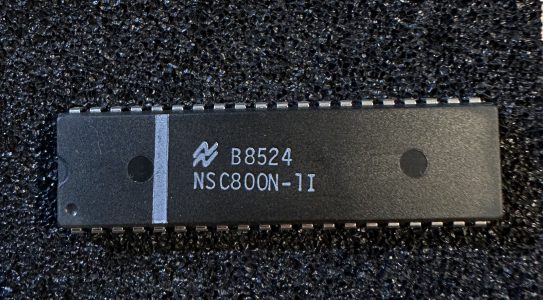

Nachbau der Adapterplatine zum Einsatz der CPU NSC800 als Ersatz der Intel 8085.
Bei dieser Nachbau wird, im Gegensatz zur Originalschaltung, die Logik in dem Original-GAL verzichtet. Für die entsprechenden Signale werde nur eine erforderliche Pegelanpassung vorgenommen.

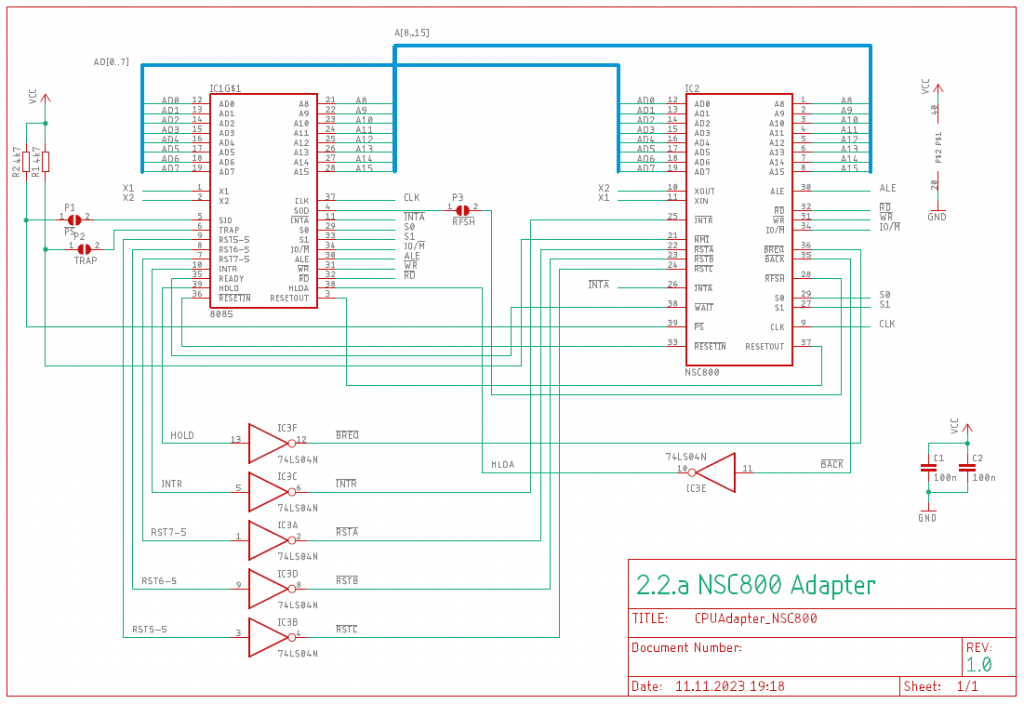

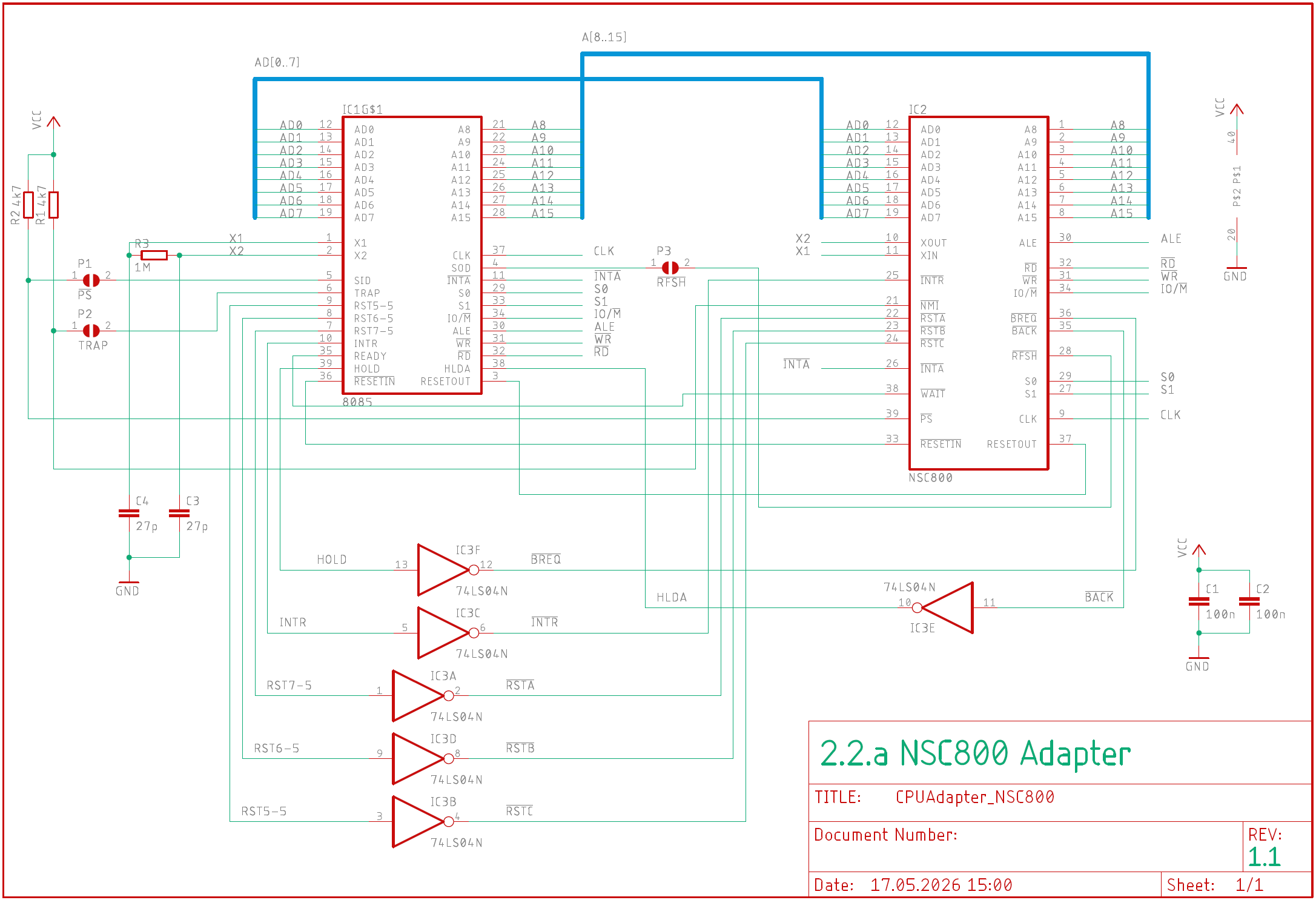

Schaltplan
Der Schaltplan ist recht übersichtlich. Es werden nur die Pegelunterschiede mit einem Inverter zwischen den beiden CPUs korrigiert. Dies betrifft allerdings auch das Interrupt-Signal RST7.5. Dies ist beim NCS800 statisch, im Gegensatz zum flankengetriggerten Verhalten des 8085. Hier könnte es eventuell zu einem abweichenden Verhalten kommen sofern der RST-Interrupt verwendet wird.

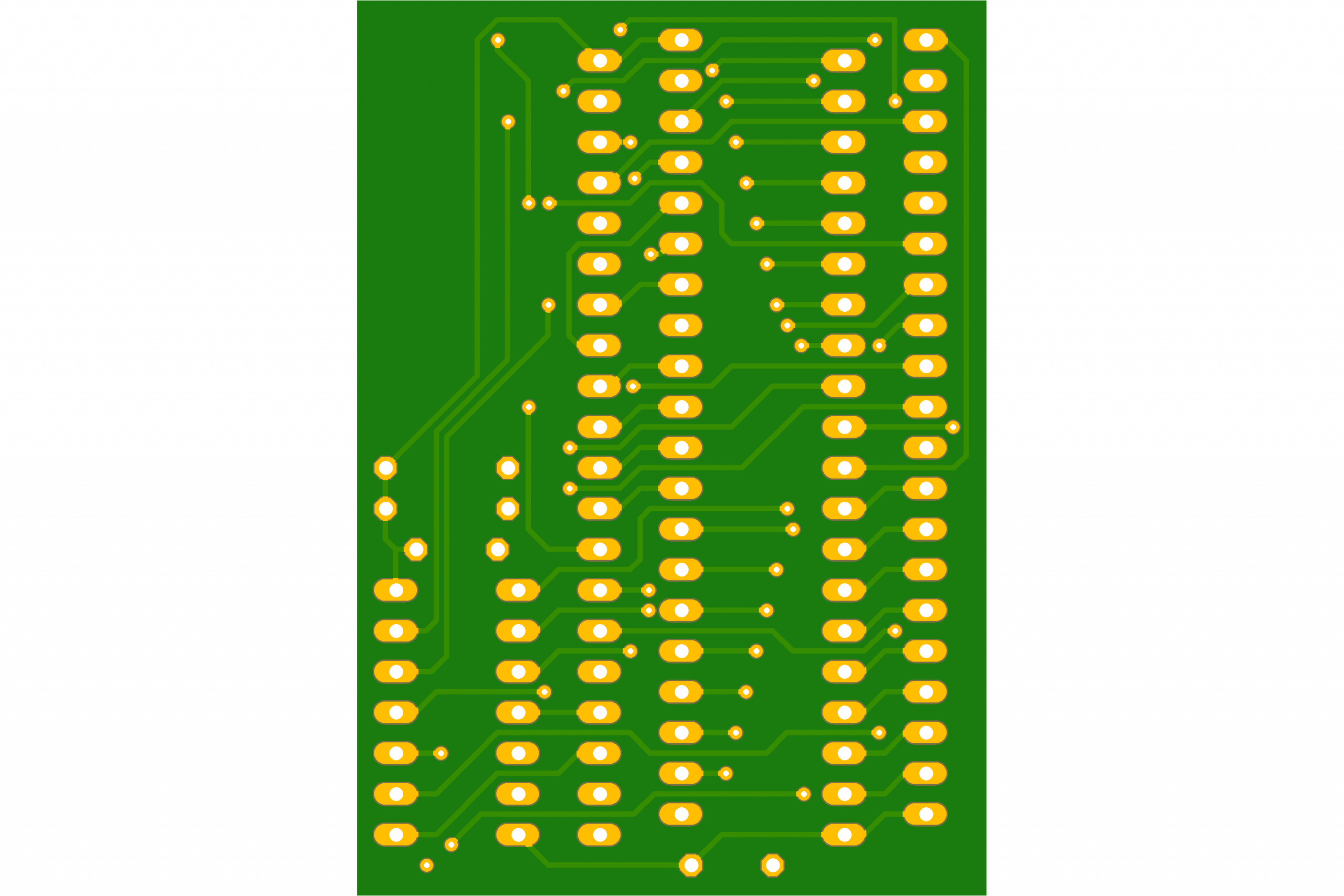

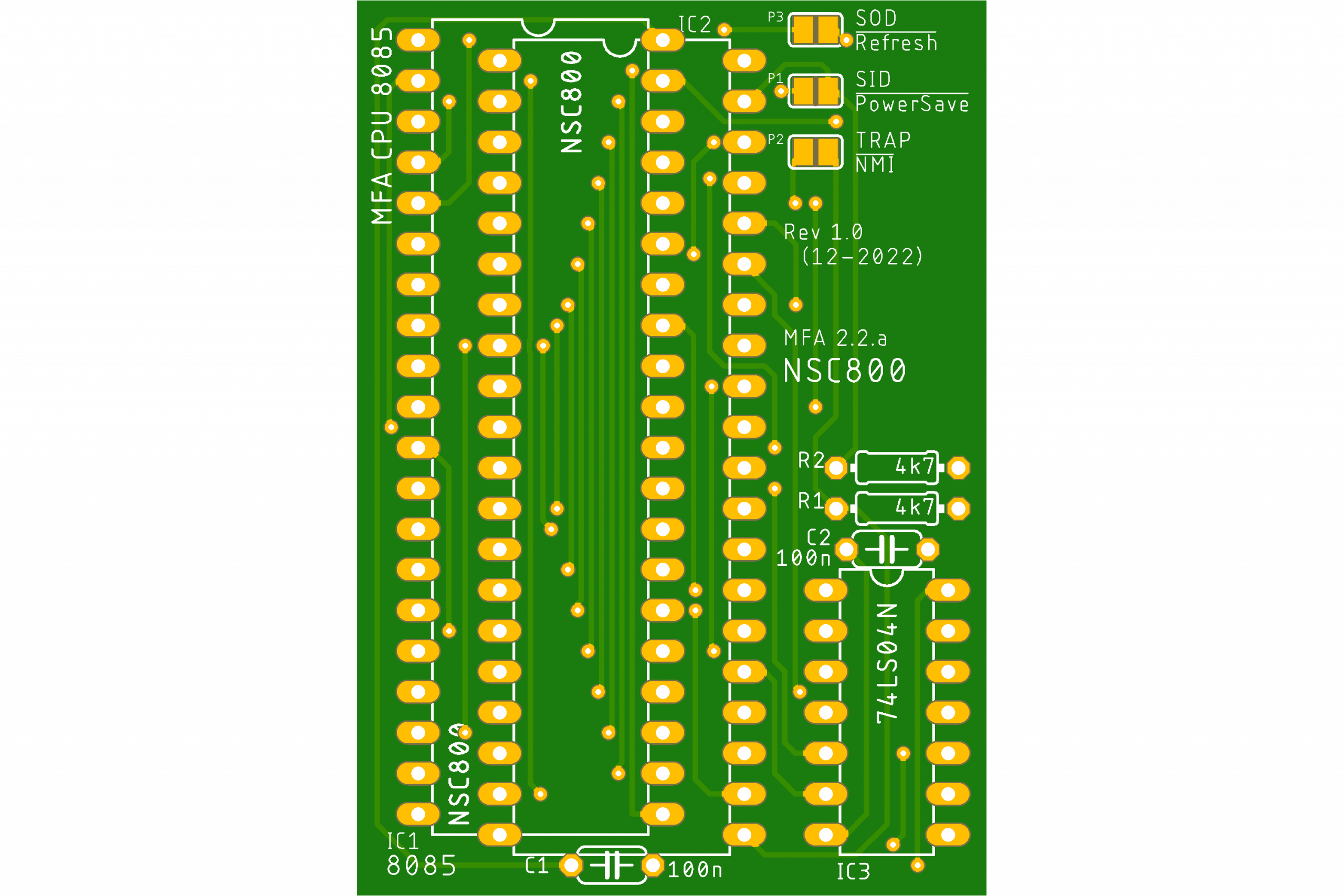

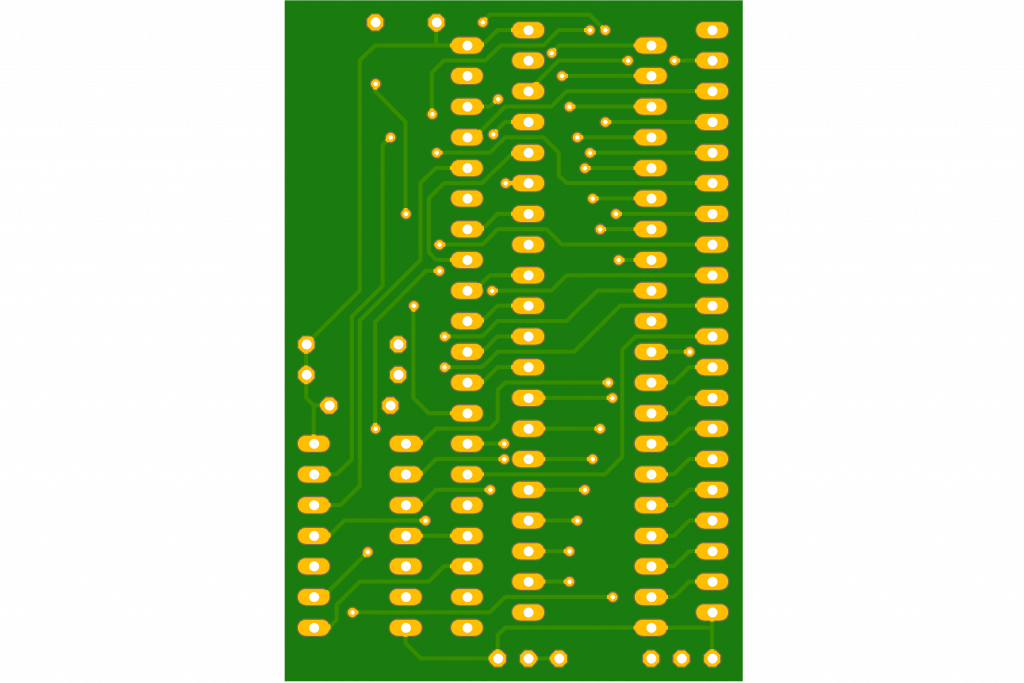

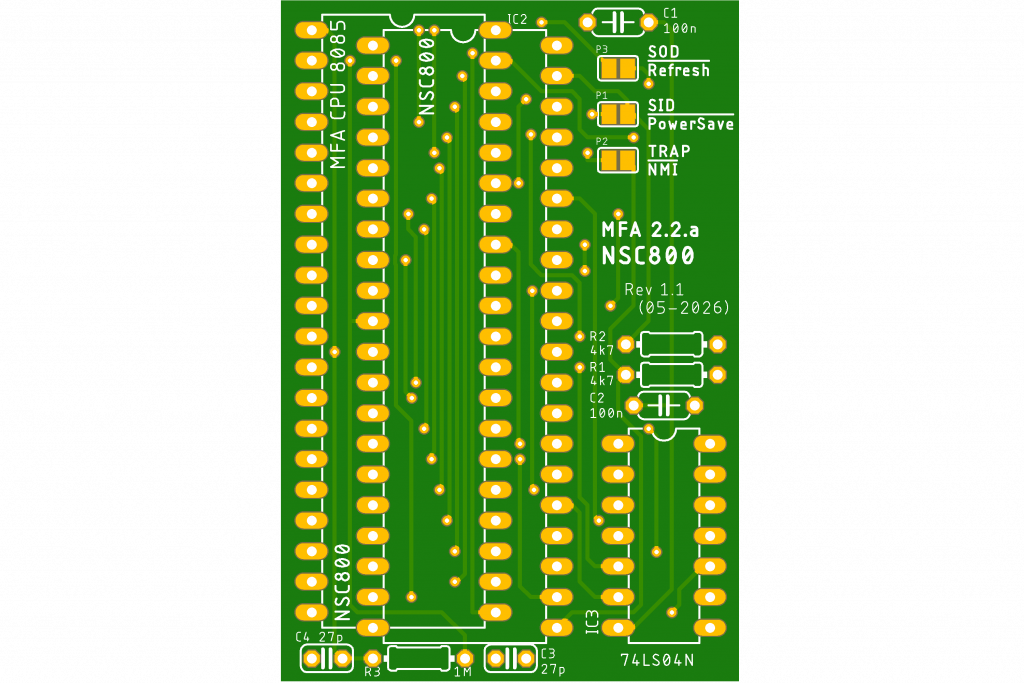

Platine
Die Platine ist recht übersichtlich, nur eben auf minimalen Platzbedarf ausgelegt
Lötbrücken
| Jumper | 8085-Signal | Z80 / NSC800 |
|---|---|---|
| P1 | SID | PowerSave |
| P2 | TRAP | NMI |
| P3 | SOD | Refresh |

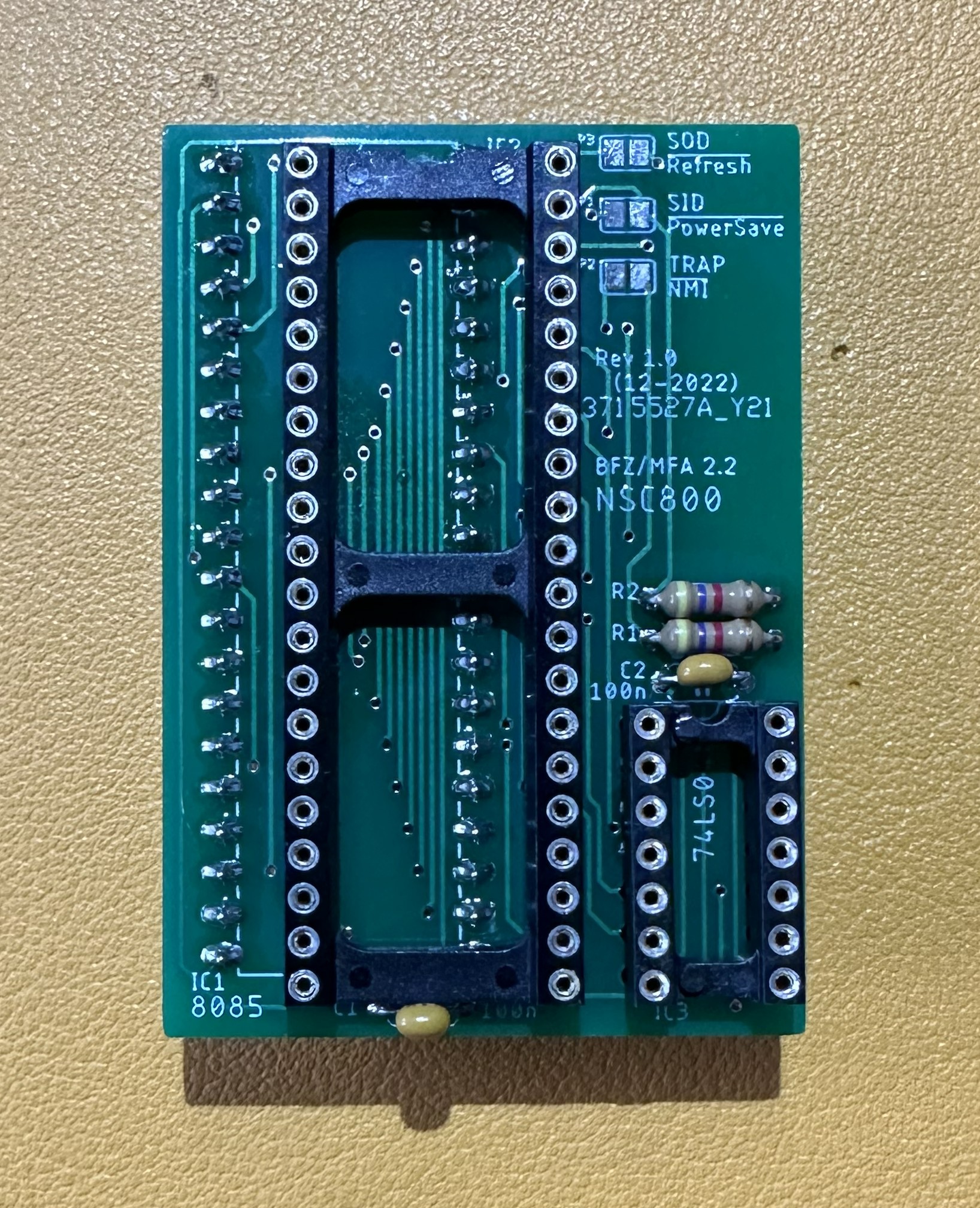

Montage

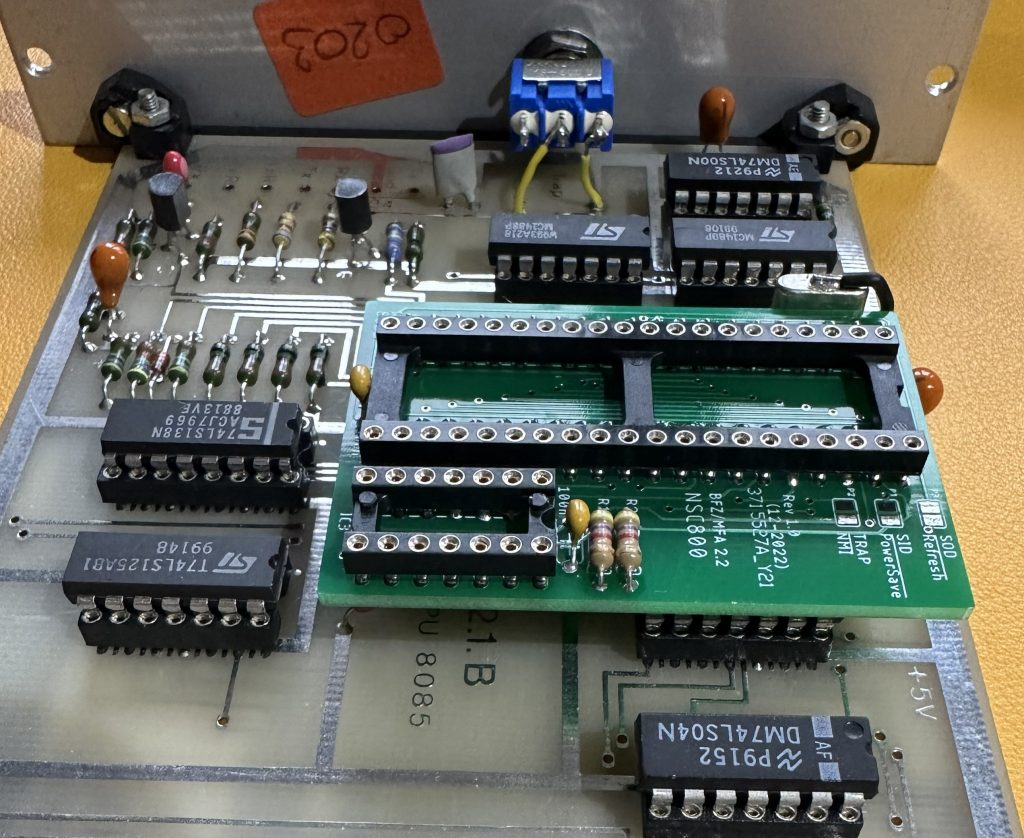

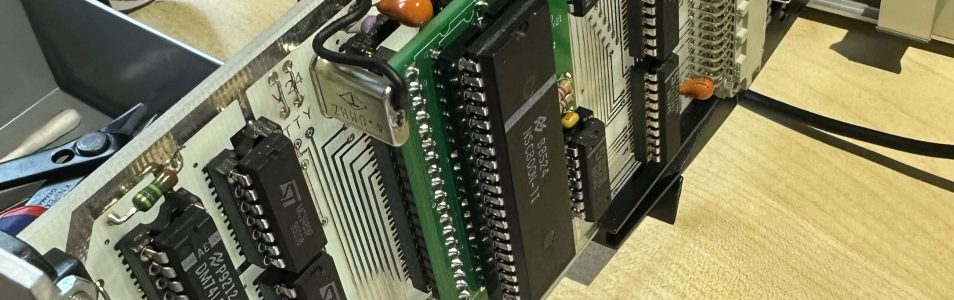

Montiert auf der CPU-Karte

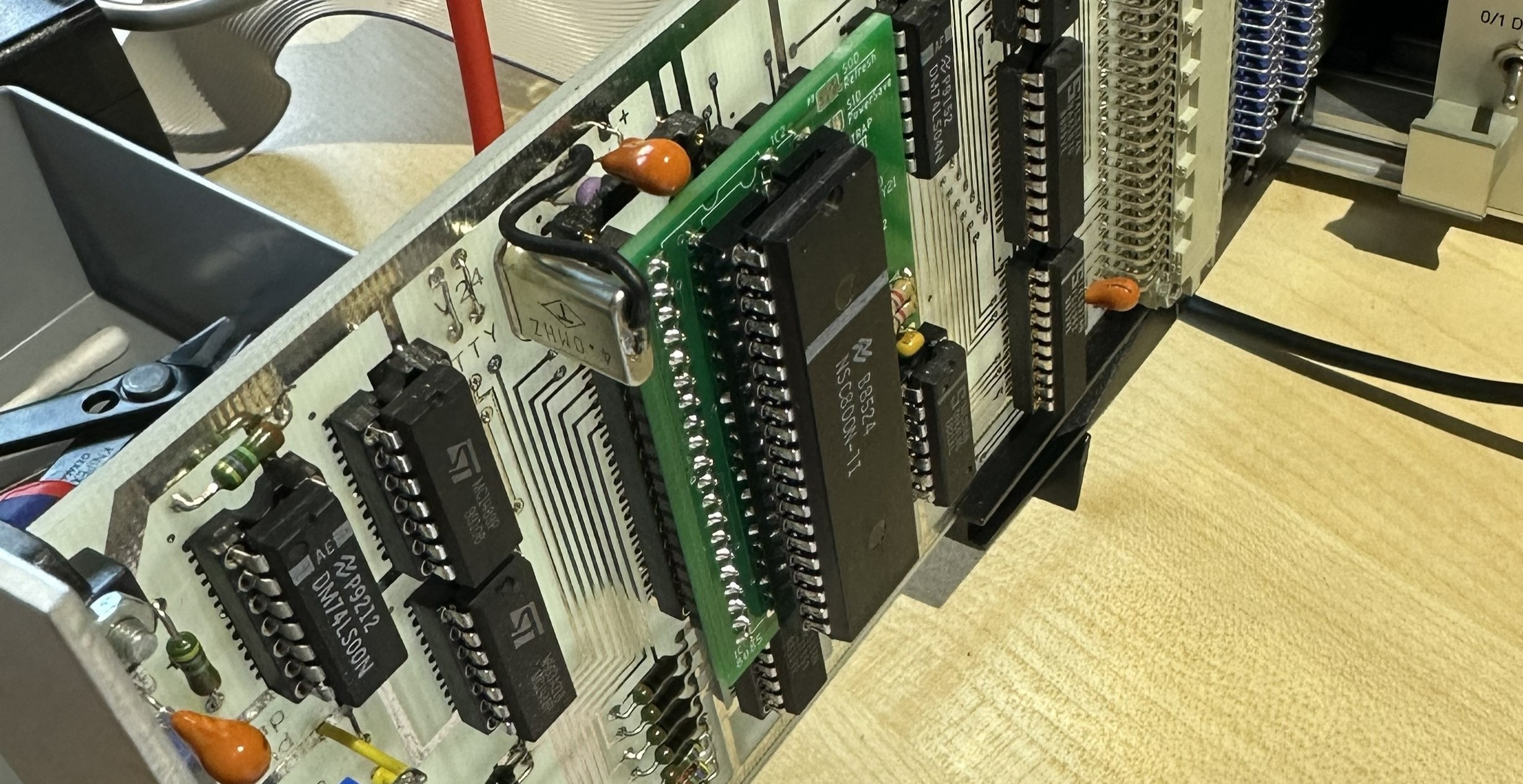

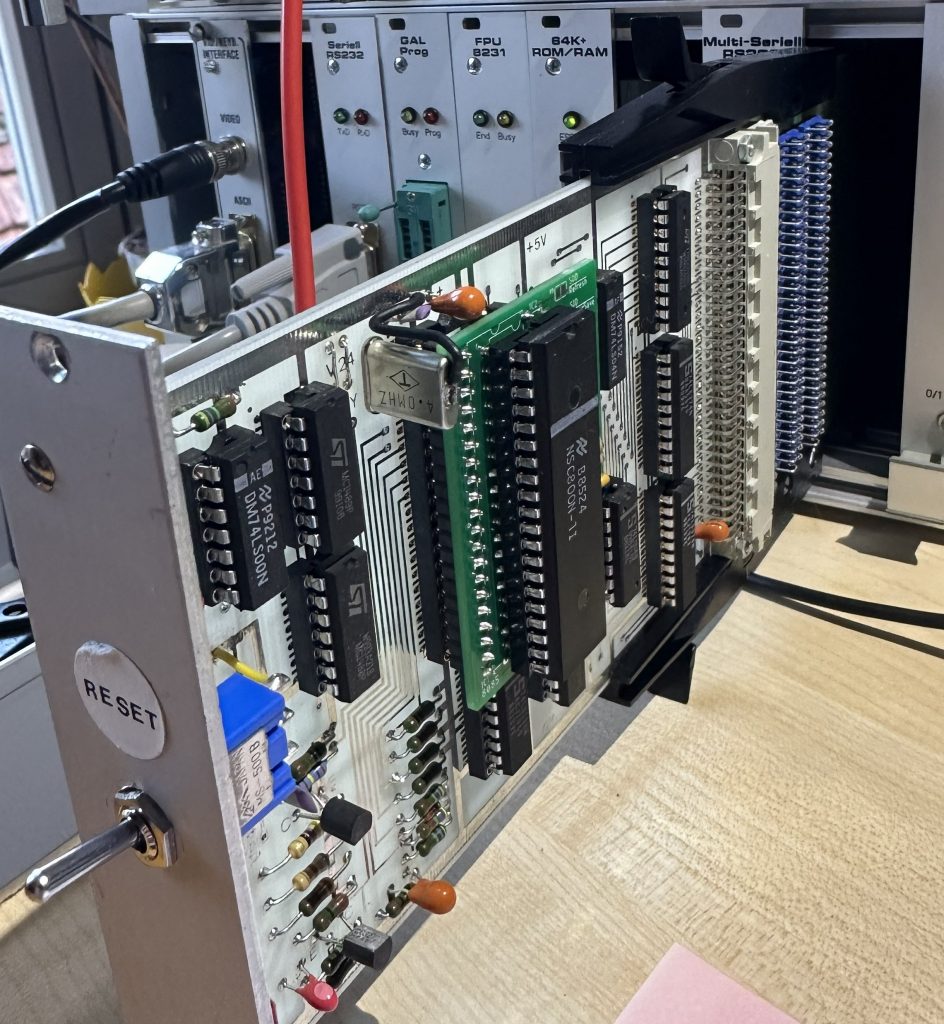

NSC800-Platine in Betrieb
