Zählimpuls für SPS-Software-Timer
Diese Schaltungserweiterung ist nur erforderlich, wenn die Software-Timer im SPS-Programm eingesetzt werden sollen. Dazu muss das Rechteck-Signal, das am Anschluß 23 der Spannungsregelung (BFZ/MFA 1.2.) zur Verfügung steht, auf den RST-7.5-Eingang der CPU geschaltet werden. Verbinden Sie dazu den Anschluß der Busplatine, der durch ein Rechtecksignal gekennzeichnet ist, mit der Leitung 25a der Busplatine.
Will man auch andere Interrupt- Signale (z.B. bei Verwendung des Zähler- und Zeitgebers BFZ/MFA 4.6.) auf den RST-7.5-Eingang legen, so empfiehlt es sich, diese Verbindung steckbar auszuführen.
![](https://www.mfa-8085.de/wp-content/uploads/2023/11/7-2_SPS-Anpassung-002.png)
Aufgrund von Bauteilstreuungen kann es vorkommen, daß der Rechteckimpuls verformt ist. In diesem Fall sollte die Schaltung der Spannungsregelung folgendermaßen ergänzt werden:
1. Trennen Sie die im Layout gekennzeichnete Leiterbahn auf und bohren Sie an der gekennzeichneten Stelle ein Loch von 1mm- Durchmesser.
2. Kleben Sie ein CMOS-IC 4093 (4-fach NAND mit Schmitt-Trigger) mit dessen Oberseite auf die Leiterplatte wie im Bestückungs- plan auf der folgenden Seite dargestellt.
3. Verdrahten Sie das IC entsprechend dem Schaltbild.
![](https://www.mfa-8085.de/wp-content/uploads/2023/11/7-2_SPS-Anpassung-003.png)
Spannungsregelung BFZ/MFA 1.2. Leiterbahnseite
![](https://www.mfa-8085.de/wp-content/uploads/2023/11/7-2_SPS-Anpassung-004.png)
Spannungsregelung BFZ/MFA 1.2. Bestückungsseite
![](https://www.mfa-8085.de/wp-content/uploads/2023/11/7-2_SPS-Anpassung-005.png)

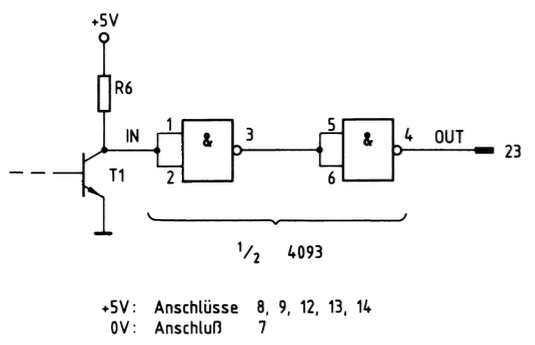

Schaltplan der Takterzeugung
